水花雕塑的色彩工艺如何实现 “水” 的透明感与动态视觉效果

水花雕塑的色彩处理需模拟水的无色透明特性或强化其艺术表现力，核心工艺如下：

• 透明感还原工艺：

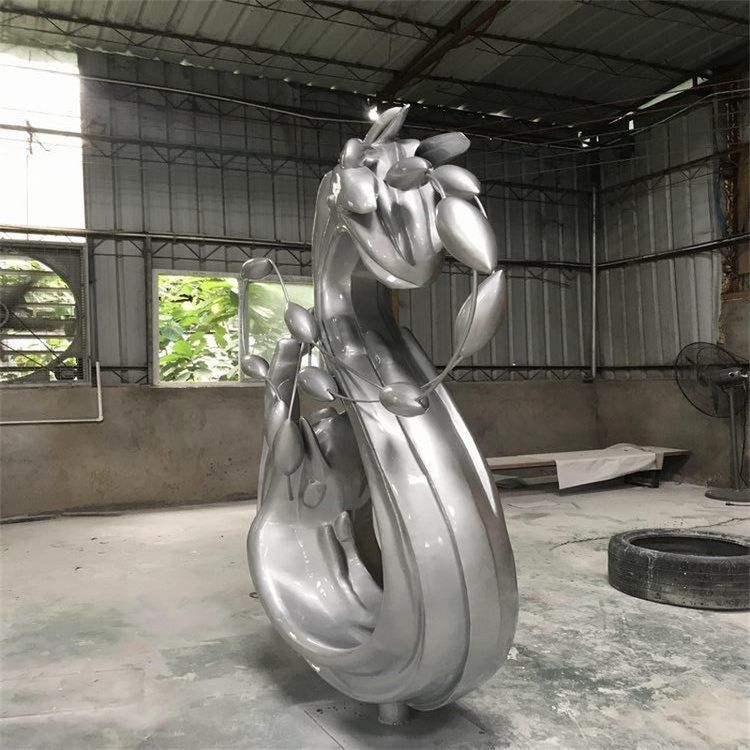

• 无涂层抛光：通过机械抛光（金属）或精细打磨（玻璃），使材料表面达到高光洁度，利用光线折射模拟水的透明感。例如，不锈钢经 8K 镜面抛光后，反射率达 90% 以上，配合环境光线变化，呈现 “随光而变” 的水态效果。

• 渐变镀膜：在玻璃表面镀制 SiO₂-TiO₂多层膜，通过控制膜层厚度（50-200nm）实现折射率渐变，模拟水流从浅到深的透明度变化，膜层耐候性达 10 年以上。

• 半透明着色：对树脂材料采用 “溶剂型染料 + 透明树脂” 混合浇筑，染料浓度从底部（5%）到顶部（0%）渐变，固化后呈现 “深水至浅水” 的通透感，适合表现静态水洼形态。

• 动态色彩效果实现：

• 光致变色涂层：采用含螺吡喃化合物的涂料，在紫外线照射下从无色变为蓝色或紫色，模拟 “阳光下水花泛蓝” 的效果，避光后 10 分钟内恢复无色，适合户外雕塑。

• 温感变色颜料：在树脂中加入可逆温变颜料（变色温度 25℃），常温下为透明，触摸或遇水（温度降低）时变为白色，模拟 “手触水花” 的瞬间变化，多用于互动性雕塑。

• 投影映射（Projection Mapping）：不直接在雕塑表面着色，通过外部投影仪将动态水纹图案投射到雕塑上，配合水流传感器触发图案变化，实现 “虚实结合” 的动态色彩，且便于更换图案内容。

• 色彩耐久性保障：

• 户外雕塑的涂层需通过 QUV 老化测试（1000 小时），确保无开裂、剥落；室内雕塑采用 UV 固化涂料，固化后硬度达 3H，抗划伤性强。

• 对于海边等强腐蚀环境，金属表面先进行磷化处理（膜厚 5-10μm），再涂覆氟碳涂料（干膜厚度≥40μm），色彩保用期可达 15 年。

色彩工艺需进行小样测试，在不同光照条件下（直射光、阴天、夜间灯光）评估效果，确保与环境光的协调统一。
